В принадлежность к пистолету входят: кобура, протирка, запасный магазин, ремешок для писталета.
Кобура служит для ношения и хранения пистолета, запасного магазина и протирки. Кобура состоит из корпуса, крышки кармана для запасного магазина, передней и задней, носильных петель, застежки, петель для протирки и внутреннего вспомогательного ремешка.
Протирка используется для разборки, сборки, чистки и смазки пистолета. Протирка имеет: на одном конце — выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при отделении выбрасывателя; прорезь для продевания в нее пакли или ветоши; на другом — кольцо для удержания протирки при чистке. На стыке кольца имеется лезвие для вывинчивания и ввинчивания винта рукоятки при разборке и сборке пистолета.

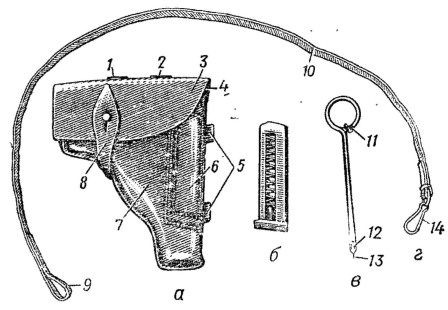

Принадлежность к пистолету:
а – кобура: б – запасной магазин: в – протирка: г – ремешок для писталета:1 – задняя носильная петля; 2 – передняя носильная петля; 3 – крышка;4 – внутренний вспомогательный ремешок; 5 – петля для протирки; 6 – карман;7 – корпус; 8 – застёжка; 9 – петля; 10 – ремень; 11 – лезвие;12 – прорезь протирки; 13 – выступ; 14 – карабинчик
Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню. Он состоит из ремня, карабинчика и петли для поясного (брючного) ремня.
Устройство патрона
9-мм пистолетный патрон состоит из гильзы, капсюля, порохового заряда, пули.
Гильза служит для помещения порохового заряда и соединения всех частей патрона, во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

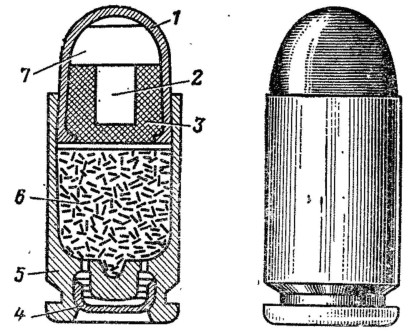

Общий вид 9-мм писталетного патрона и его устройство:
1 – биметалическая (плакированная) оболочка; 2 – стальной сердечник;3 – свинцовая рубашка; 4 – капсуль; 5 – гильза; 6 – пороховой заряд; 7 – пуля
В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.
Заряд состоит из бездымного пироксилинового пороха.
Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.
Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.
- Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.
- Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.
На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики:
Номер партии патронов, месяц и год изготовления патронов и пороха, завод изготовитель, марку и партию пороха, количество патронов в ящике.
Масса одного ящика с патронами около 33 кг
