Наибольшую сложность прежде чем ремни клиновые купить на замену, как правило, вызывает подбор клинового ремня классического профиля, потому что существует несколько вариантов обозначений данного типа ремней (ГОСТ, DIN, RMA).

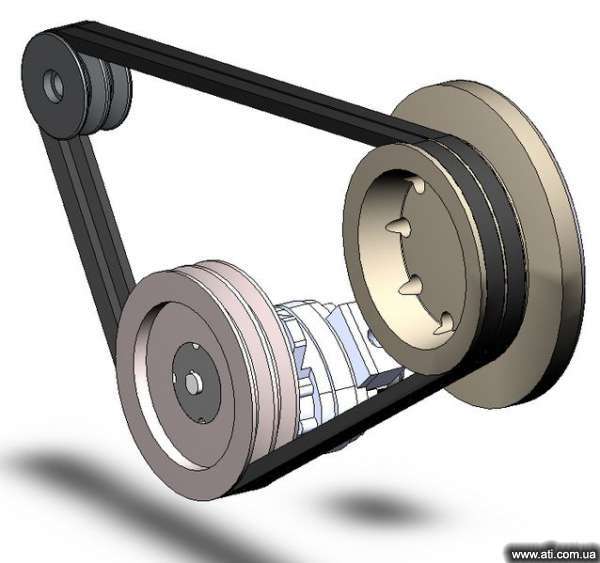

1. Клиновые ремни классического профиля
Современные клиновые ремни по своей конструкции примерно одинаковы у всех производителей. Они состоят из резинового компаунда, кордшнура и ткани обертки. Качество ремня зависит от используемых материалов и технологии производства.
У каждого клинового ремня, есть 3 длины:
- Li – внутренняя длина (длина ремня по внутренней грани)
- Lp (Lw, Ld) – расчетная или рабочая длина (примерно равна длине по линии корда, т.е. длине корда)
- La – внешняя длина (длина по внешней грани)
Соотношение между этими длинами, как правило, есть в каждом каталоге компании производителя. Существует несколько вариантов обозначений клиновых ремней.
Обозначение по ГОСТ 1284-89.
В СССР и впоследствии в России был принят ГОСТ 1284.1-89 – 1284.3-89, согласно условиям, которого производились клиновые ремни классического профиля. В настоящее время с обозначением ГОСТ производят ремни российские заводы “Ярославрезинотехника” и УЗЭМИК, также под видом российских ремней на рынке предлагается много китайской продукции, которая также часто имеет маркировку по ГОСТ.
| Обозначение профиля | Ширина, W | Высота, T |
|---|---|---|
| Z (0) | 10 | 6 |
| A | 13 | 8 |
| B (Б) | 17 | 11 (10,5) |
| С (B) | 22 | 14 (13,5) |
| D (Г) | 32 | 19 (20) |
| E (Д) | 38 (40) | 23,5 (25) |
| E0 (E) | 50 | 30 |
В обозначении ремня по ГОСТ для указания длины для ремня классического профиля используется расчетная длина Lp. Поэтому для подбора ремня ContiTech вам будет необходимо выбирать ремень по расчетной (рабочей длине), которая обозначается в западных каталогах, как Lw.
Пример обозначения:
Ремень С (В) 2500 ГОСТ 1284.1 , где 2500 – расчетная длина в мм.
Ремни российского и китайского производства по качеству, как правило, значительно уступают немецким, поэтому, произведя замену на ContiTech, вы гарантировано получите больший ресурс работы и повысите надежность привода.
Европейское обозначение по DIN 2215
В Европе для обозначения профиля ремня используется ширина верхней грани:
| Обозначение профиля | Ширина, W | Высота, T |
|---|---|---|
| 10 | 10 | 6 |
| 13 | 13 | 8 |
| 17 | 16,5 | 11 |
| 22 | 22 | 14 |
| 32 | 31,5 | 19 |
| 40 | 38 | 24 |
В европейском обозначении ставится внутренняя длина ремня Li.
Пример: 22×2500, где 2500 – внутренняя длина в мм.
Американское обозначение RMA
В Америке для обозначение профиля ремня используют буквы и все размеры идут в дюймах:
| Обозначение профиля | Ширина, W | Высота, T |
|---|---|---|
| A | ½” | 5/16” |
| B | 21/32” | 13/32” |
| C | 7/8” | 17/32” |
| D | 1 ¼” | ¾” |
| E | 1 ½” | 29/32” |
В американском обозначении так же, как и в европейском ставят внутреннюю длину ремня Li. Длина Li ставится в дюймах.
Пример С 98,0, где 98 – внутренняя длина ремня в дюймах, что равно Li =2500мм.
Обозначение ContiTech
(все клиновые ремни ContiTech классического профиля соответствуют DIN 2215)
Являясь международным концерном, ContiTech продает свою продукцию во всех странах в мире, поэтому используется универсальная маркировка ремня:
22 x 2500 C 98,0 C 2550 L=L, где
Li=2500мм или 98″, Lw=2550мм, L=L – означает, что ремень произведен с высоким допуском по длине и подходит для установки в комплекты (несколько ремней на один привод).
Список длин Ld(Lw) для ремней ContiTech вы можете найти у нас на сайте в разделе “клиновые ремни “в карточках на продукцию.
Таблица перевода из обозначений ГОСТ:
| Обозначение ГОСТ | Ширина, W в мм | Высота, T в мм | Обозначение ContiTech, DIN 2215 | Ширина, W в мм | Высота, T в мм |
|---|---|---|---|---|---|
| Z (0) | 10 | 6 | 10/Z | 10 | 6 |
| A | 13 | 8 | 13/A | 13 | 8 |
| B (Б) | 17 | 11 (10,5) | 17/B | 16,5 | 11 |
| С (B) | 22 | 14 (13,5) | 22/C | 22 | 14 |
| D (Г) | 32 | 19 (20) | 32/D | 31,5 | 19 |
| E (Д) | 38 (40) | 23,5 (25) | 40/E | 38 | 24 |
| E0 (E) | 50 | 30 |
2. Выбор аналога клинового ремня по обозначениям других производителей.
Требования современной промышленности очень высоки и производители ремней пытаются выпускать продукцию, чтобы им соответствовать. Поэтому при подборе ремня необходимо учесть, что кроме размеров которые определены ГОСТ и DIN, производители выпускают ремни, обладающие более высокими техническими характеристиками, чем стандартные. Если в вашем оборудовании стоит усиленная версия ремня того или иного производителя, то замена на стандартный ремень не рекомендуется, т.к. ресурс стандартного ремня будет ниже. Усиленные и специальные клиновые ремни, в том числе, выпускаются для различных специальных применений, где стандартный ремень вообще не сможет правильно работать. Поэтому мы рекомендуем выбирать для замены ремни ContiTech со схожими характеристиками, часто это позволяет в дальнейшем реже менять ремни, чем, применяя ремни других фирм.
| Z, A, B, C, D, E | SPZ, SPA, SPB, SPC | SPZ, SPA, SPB, SPC | SPZ, SPA, SPB, SPC | AX | XPZ, XPA, XPB, XPC | 3L, 4L, 5L | |
| AA, BB, CC | 3V, 5V, 8V | 3V, 5V, 8V | 3V, 5V, 8V | BX CX | 3VX, 5VX | ||
| ремни ContiTech | CONTI®-V DIN 2215 | CONTI®-V DIN 7753 | CONTI®-V DIN 7753 ADVANCE | CONTI®-V DIN 7753 POWER | CONTI®-V FO-Z | CONTI®-V FO-Z ADVANCE | CONTI®-V Garden |
| Optibelt | VB | SK | RedPower II | BluePower | SUPER TX | SUPER X POWER | |
| Gates | HI Power® II V-belts | Super HC® | PREDATOR® V-belts | HiPower X | QUAD POWER III / SUPER HC MN | Truflex® / PoweRated® |
